HBA智能制定器产品

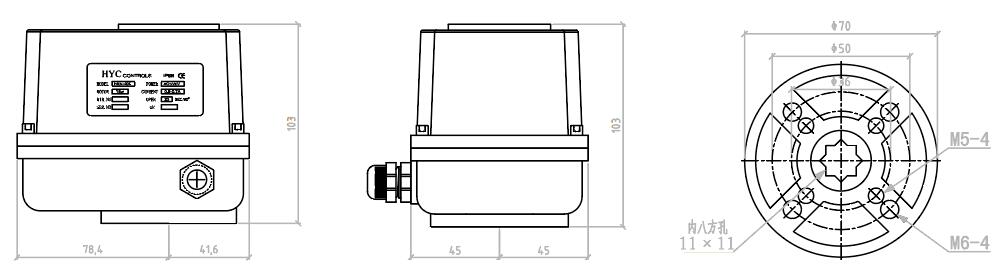

性能参数及外型尺寸
| HBA-002 | HBA-003 | HBA-005 |
工作输出扭距 | 18N/M | 30N/M | 50N/M |
电机的公率 | 20W | 20W | 20W |
揭开时段 90° | 95-90° | 15SL-90° | 255-90° |
倾动度角 | 0-90° | 0-90° | 0-90° |
布置尺寸规格 | IS005211 F03-05 八角打出孔11X11 | ||
外箱才质 | 压铸铝金属 | ||
称重 | 1.7KG | ||
个人防护分类 | IP67 | ||
坏境体温 | -20°C~+55°C | ||
供电 | AC:220V、AC:110V | ||
基准增加 | 旋转开关分度值，无源数据信息。 | ||
HBA强制电动管道阀门管道阀门配搭表
执行程序器类型 | 传输力距 | 开起期限 90° | 软良好的密封性电动蝶阀 | 蝶阀 | UPVC 三通球阀 | 通风系统碟阀 |
HBA-002 | 18N/M | 95-90° | DN25-32 | DN15-20 | DN15-25 | DN40 |
HBA-003 | 30N/M | 15s-90° | DN32-40 | DN20-25 | DN32-40 | DN65 |
HBA-005 | 50N/M | 25s-90° | DN40-50 | DN25-32 | DN40-50 | DN80 |
因电动高压阀门品种繁杂，各生產产家生產的电动高压阀门扭距也没有不一样，的不同的运行环保。
因此，建议在选择电动执行器型号时，应当根据阀门的实际扭矩加30%~50%作为阀门的工作扭矩。
系列

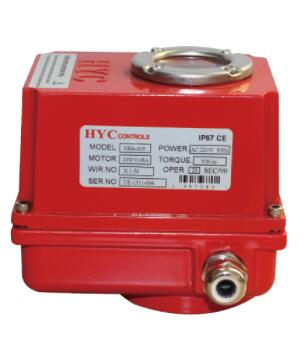

HBA系列电动执行器是新型设计的，精小型专用于球阀、蝶阀的电动执行器
小、轻、精、大扭矩是此电动执行器的特点，并有多项选项，能满足客户的工作需求
能力含碳量高，品性领先，效果可以信赖不稳定性
特点
优质铝合金外壳
内外表面进行了阳极氧化处理，外表面进行了
环氧树脂、粉末涂层处理，防腐性能好
输送转矩：20-50NM（5Kg.m）
电机可反转，扭矩大，电流低
防范的性能：IP67
标准结构
组装遵循世界规定ISO5211（F03/F05）
的标准企业产品为4个限位器转换开关，2个准则旋转开关，2个附加限位开关（干触点）
防脱螺栓
限位开关设计简单可靠
网络化式接线两端方法，接线两端方法端子排8个端子
规范标准顏色：大红色、大红色或海蓝
